Indirizzo: via Dall’Orto, Milano (MI)
Data: Marzo / Aprile 2019
Oggetto degli affidamenti: Progettazione impiantistica integrata degli impianti meccanici di un nuovo locale commerciale; Direzione lavori; Collaudo degli impianti.
Oggetto dei lavori: L’incarico ha riguardato la progettazione completa ed integrata di tutti gli impianti meccanici a servizio di un nuovo locale commerciale (articoli di vestiario di alta moda), in via Dall’Orto a Milano (quadrilatero della moda).
Successivamente alla progettazione dell’impianto, lo studio ha anche svolto l’attività di direzione dei lavori (solo parti impiantistiche), nonchè il collaudo degli impianti.

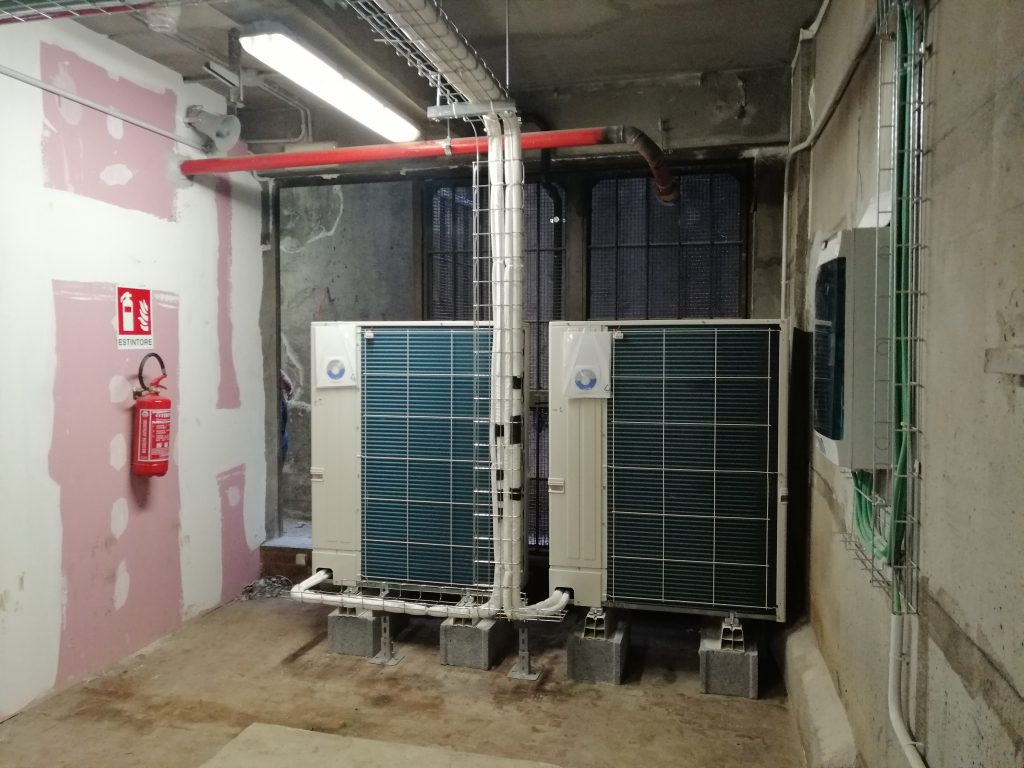

Dall’Orto- Unità esterne a servizio del piano interrato e del piano terreno.

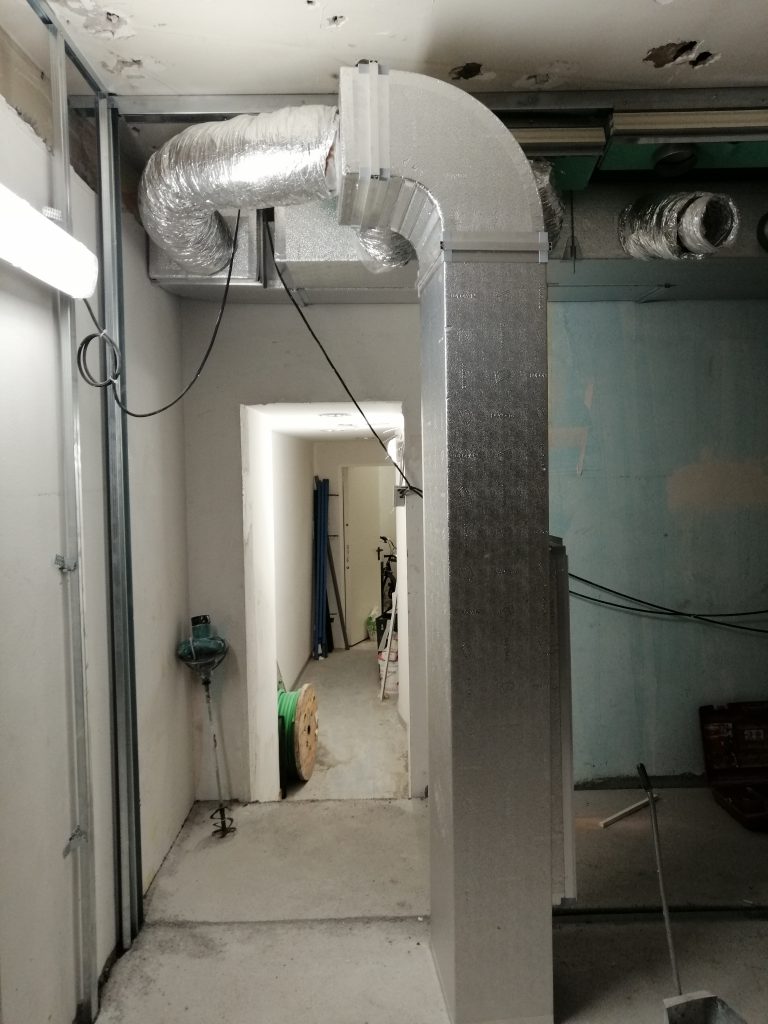

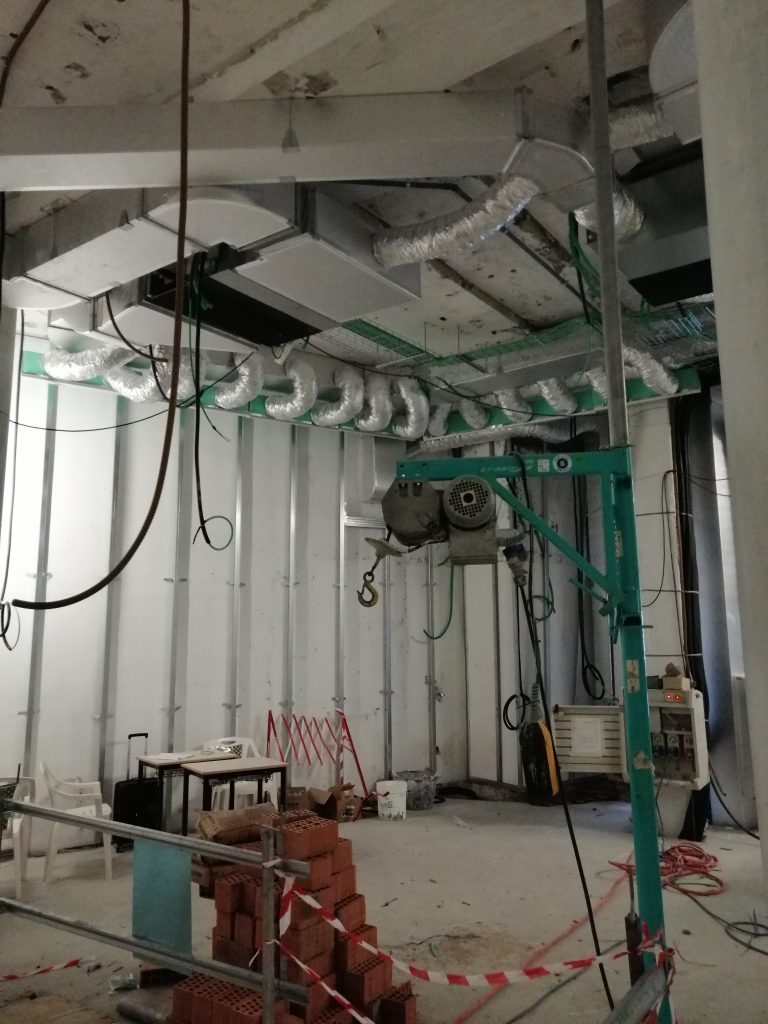

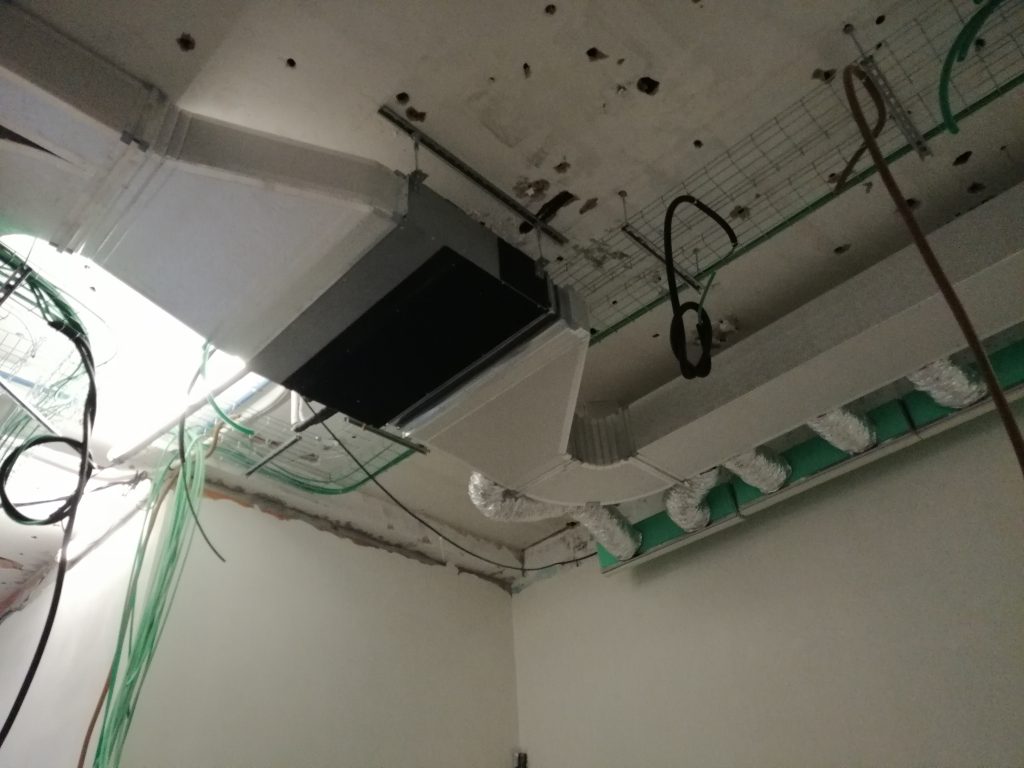

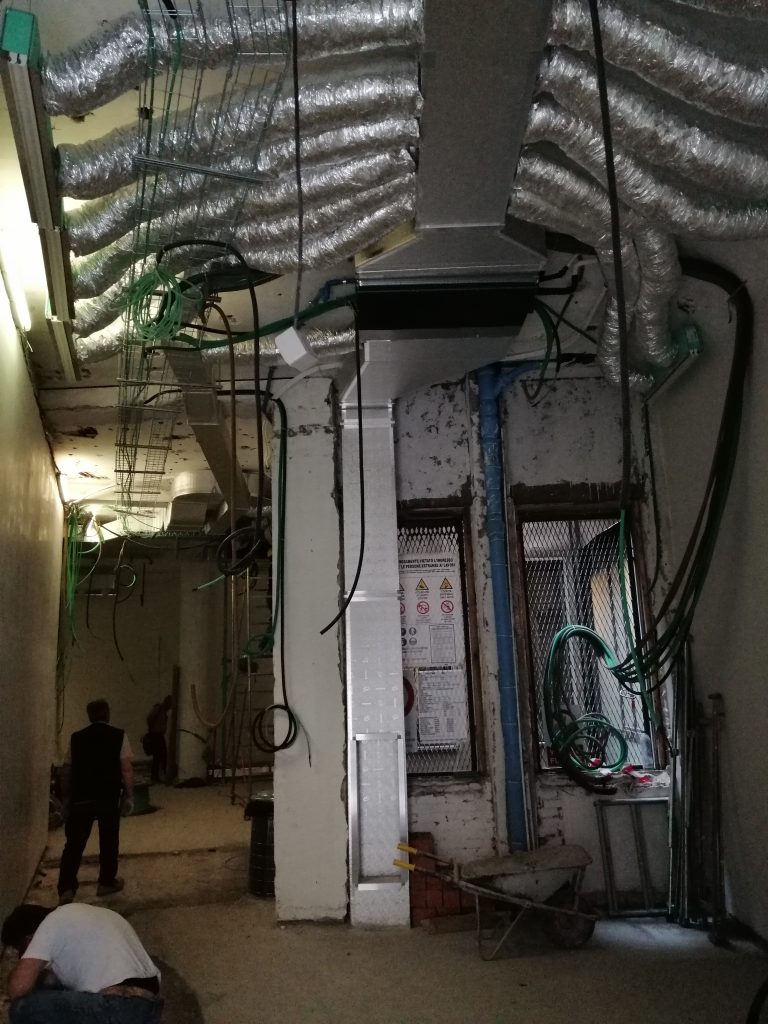

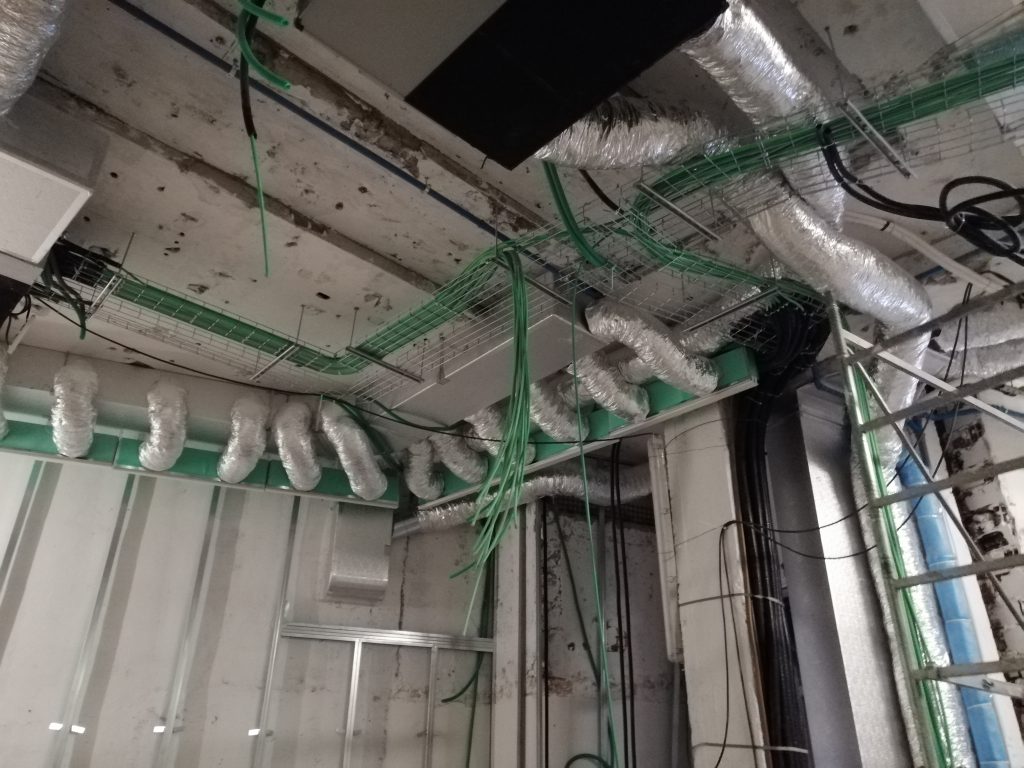

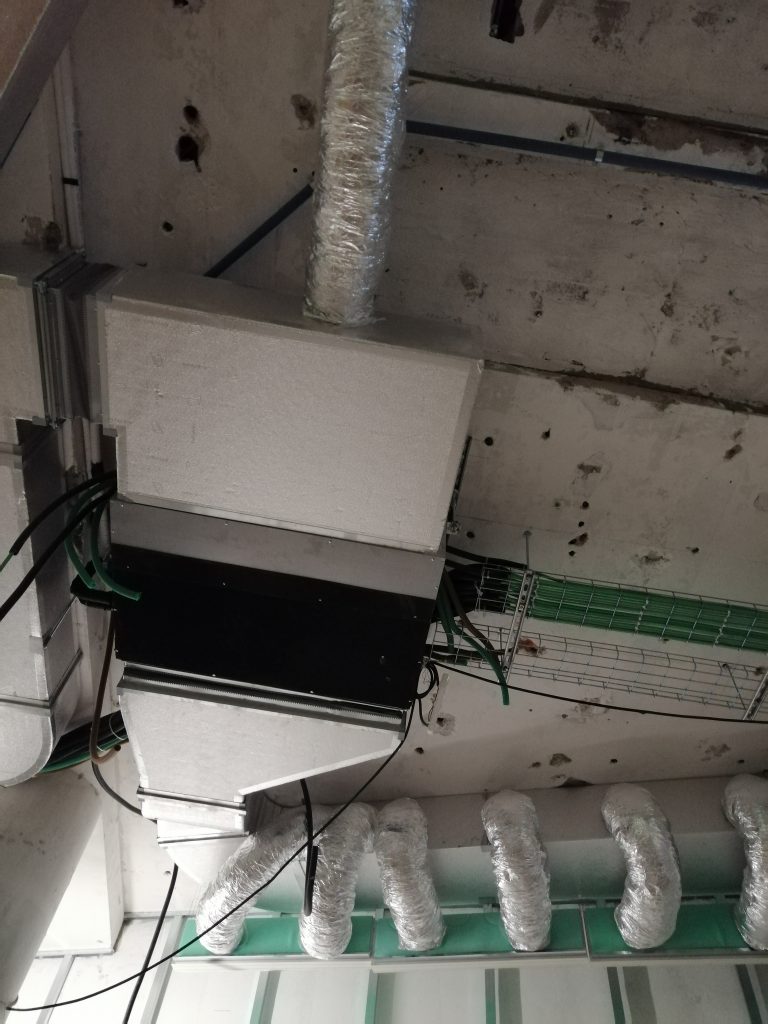

Piano Interrato 1 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; recuperatore di calore a soffitto; unità interne.

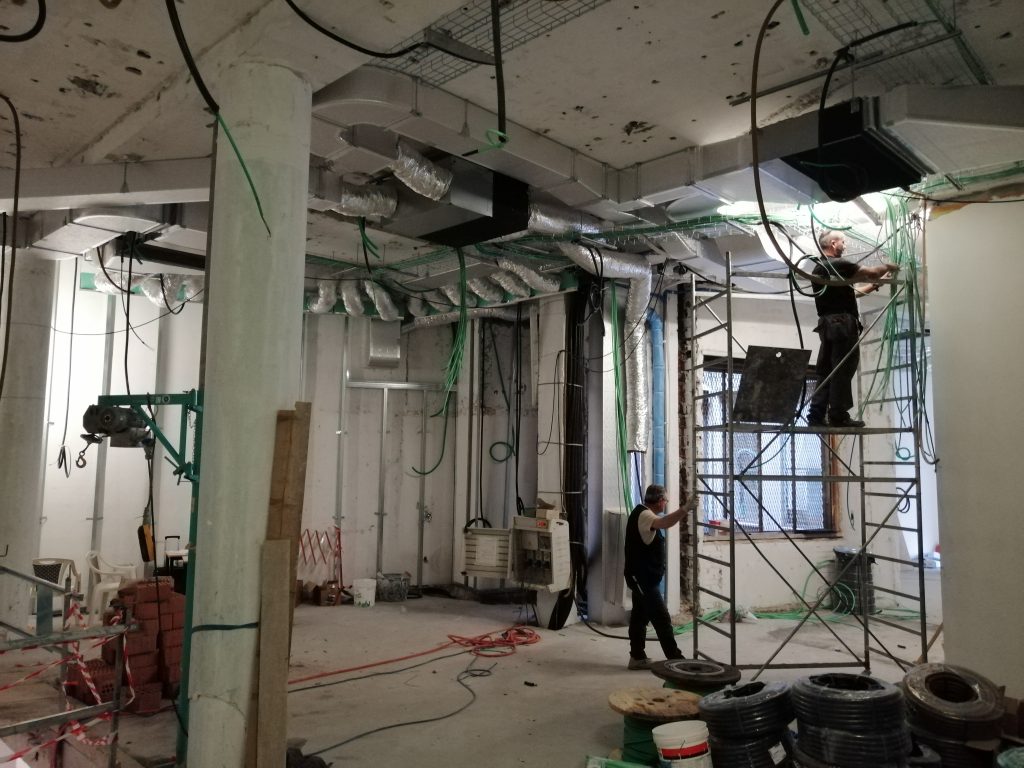

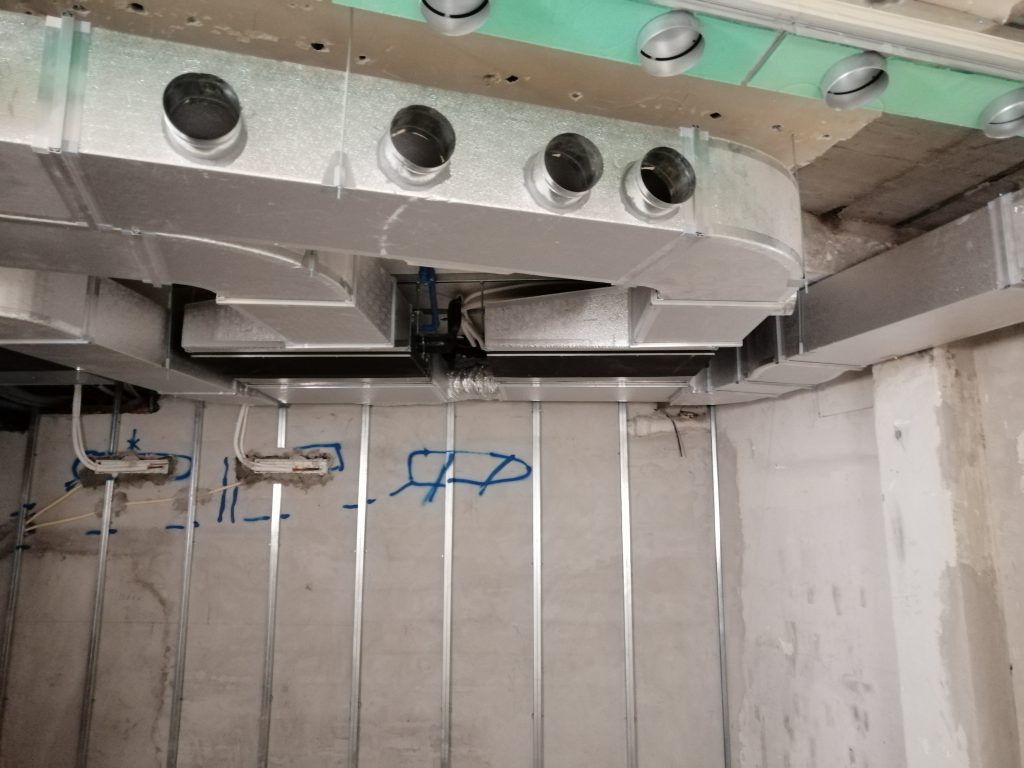

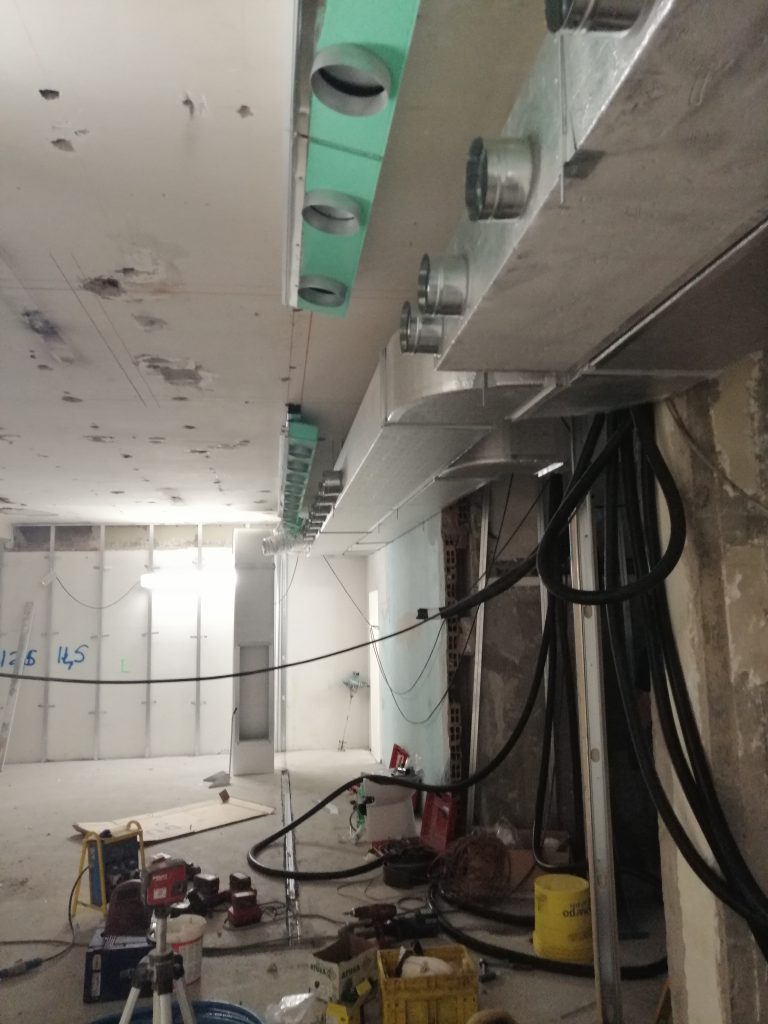

Piano Interrato 2 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; unità interne.
Piano Interrato 3 – WIP – canalizzazioni a soffitto; diffusori lineari.
Piano Interrato 4 – WIP – canalizzazioni a soffitto; diffusori lineari.
Piano Interrato 5 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; bocchetta di ripresa a filo pavimento.
Piano Interrato 6 – WIP – canalizzazioni a soffitto; diffusori lineari; finto pilastro con bocchetta di ripresa a pavimento.

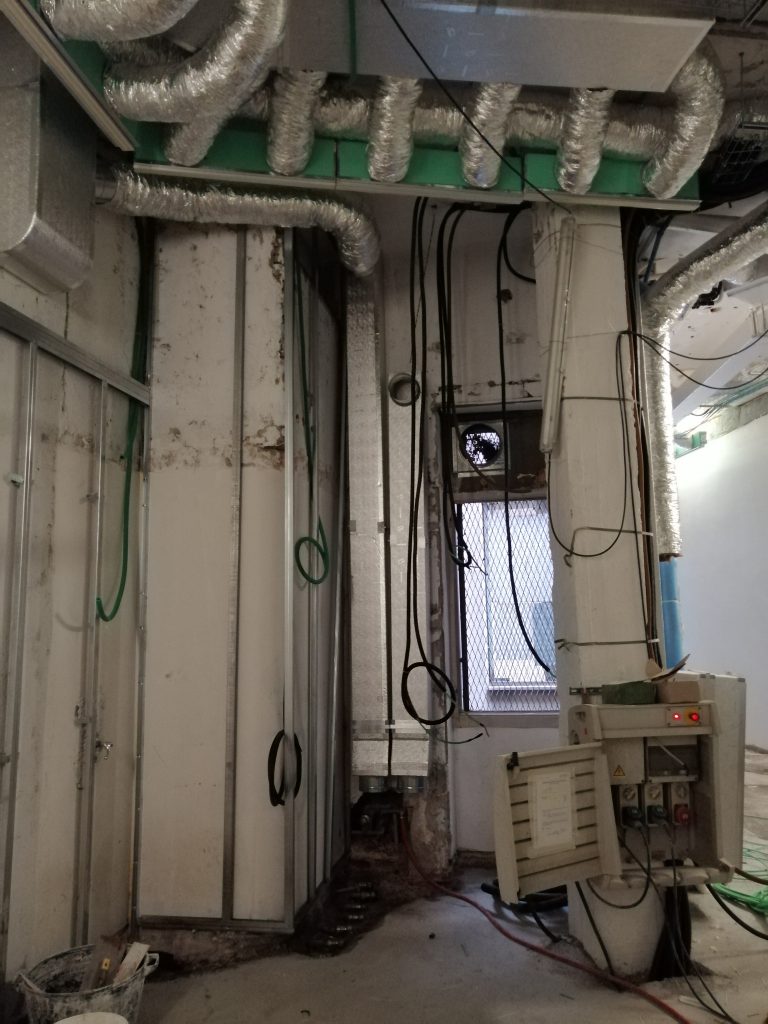

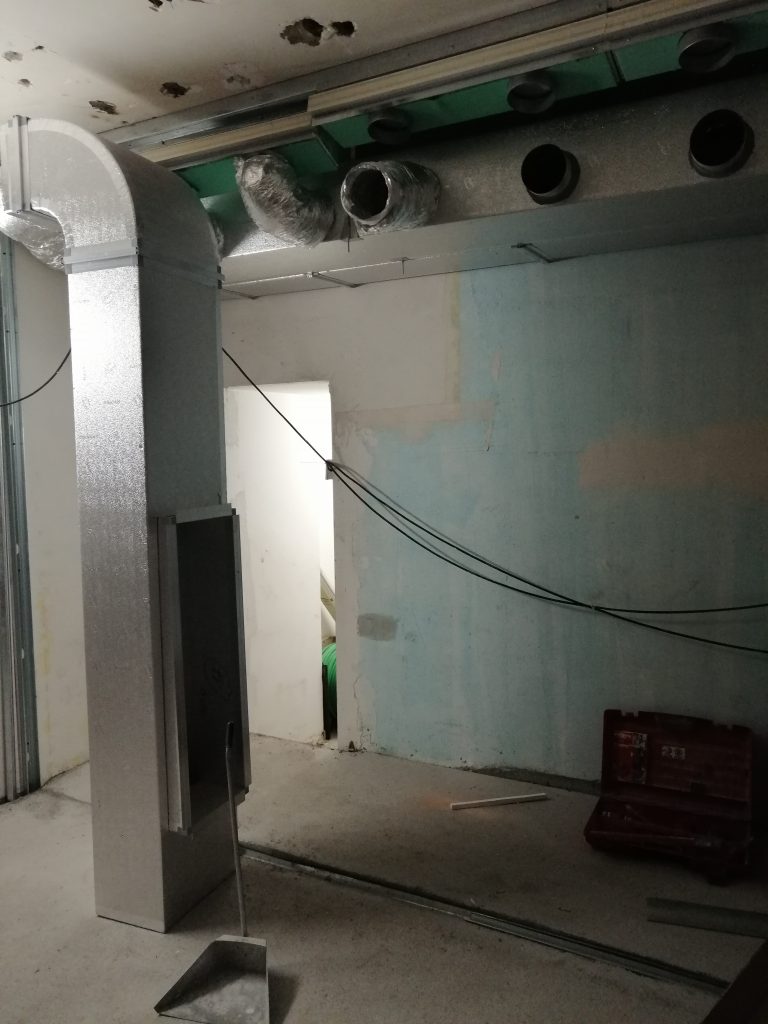

Piano Terreno 1 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; finto pilastro con bocchetta di ripresa a filo pavimento.
Piano Terreno 2 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; finto pilastro con bocchetta di ripresa a filo pavimento.
Piano Terreno 3 – WIP – canalizzazioni a soffitto; diffusori lineari;

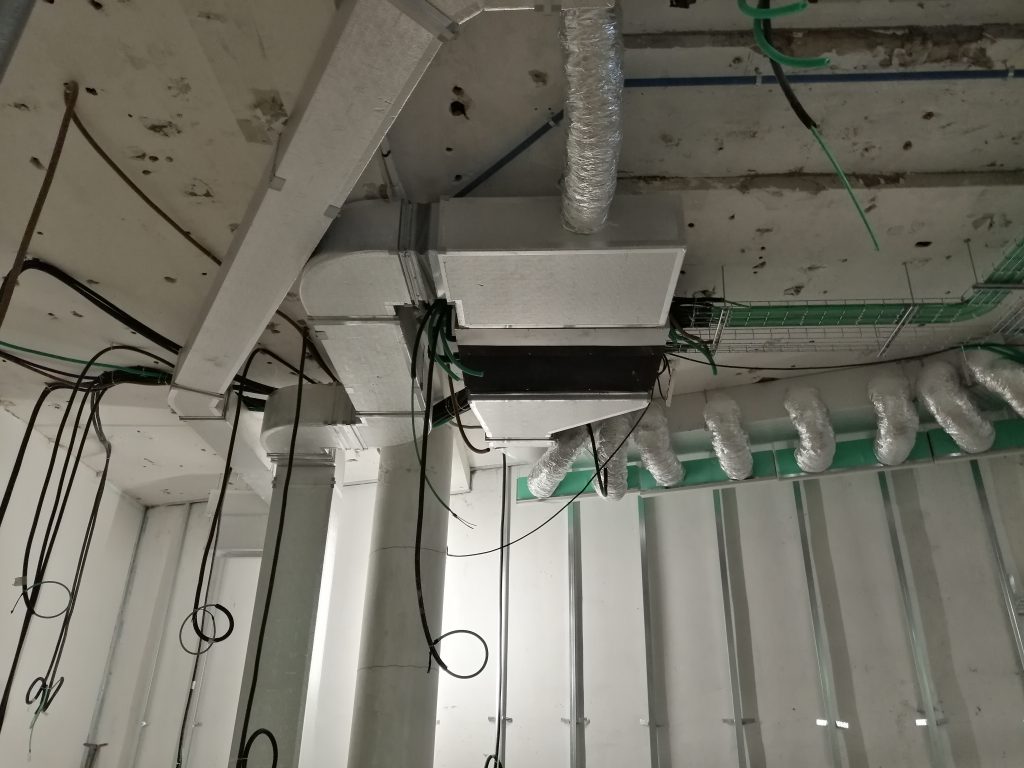

Piano Terreno 4 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; unità interne.
Piano Terreno 5 – WIP – canalizzazioni a soffitto; diffusori lineari; recuperatore di calore a soffitto.

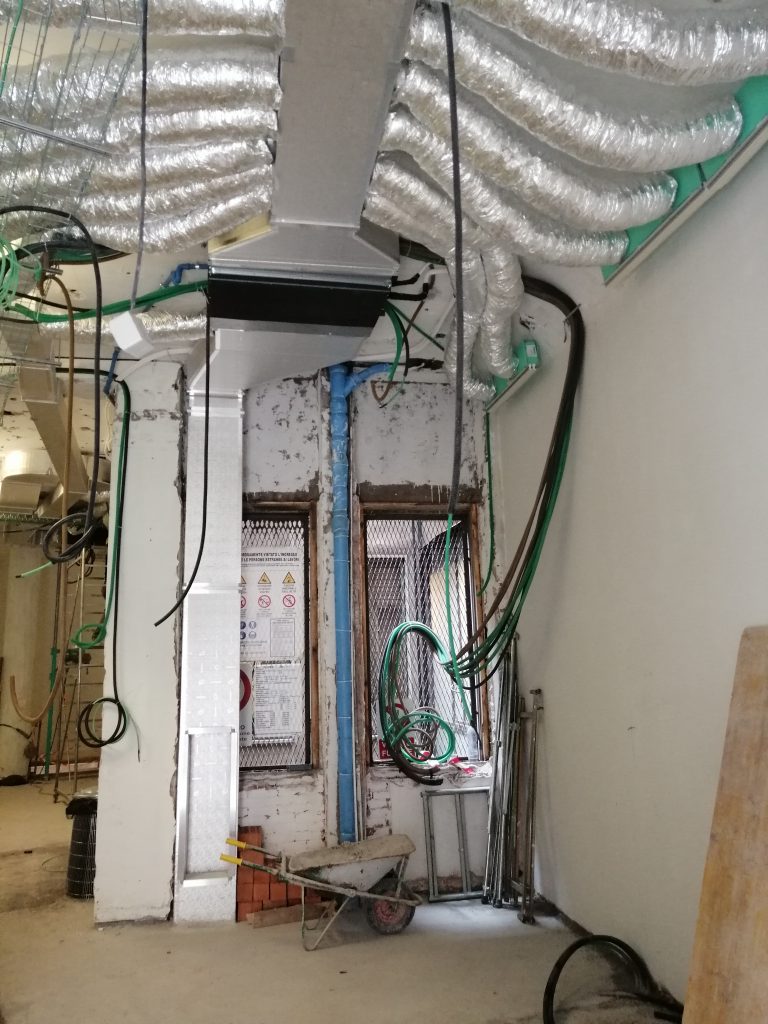

Piano Terreno 6 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; unità interne.
Piano Terreno 7 – WIP – canalizzazioni a soffitto; diffusori lineari; plenum isolato; unità interne.
Piano Terreno 8 WIP – canalizzazioni a soffitto; diffusori lineari;

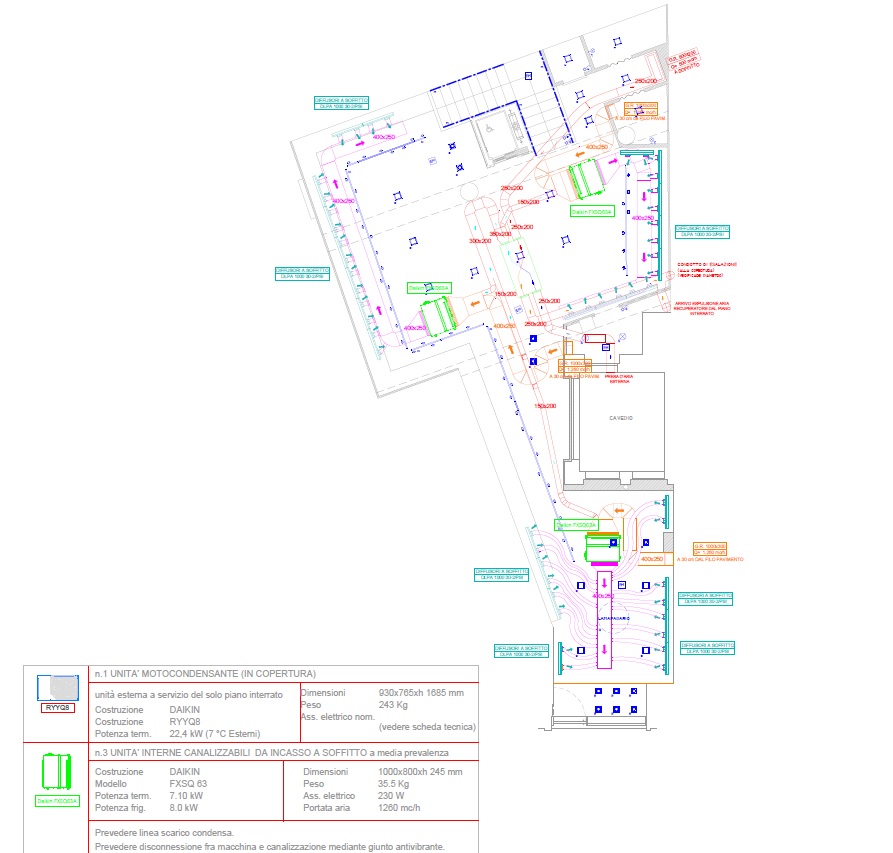

Piano Terreno – Progetto Impianti Meccanici – vista planimetria generale

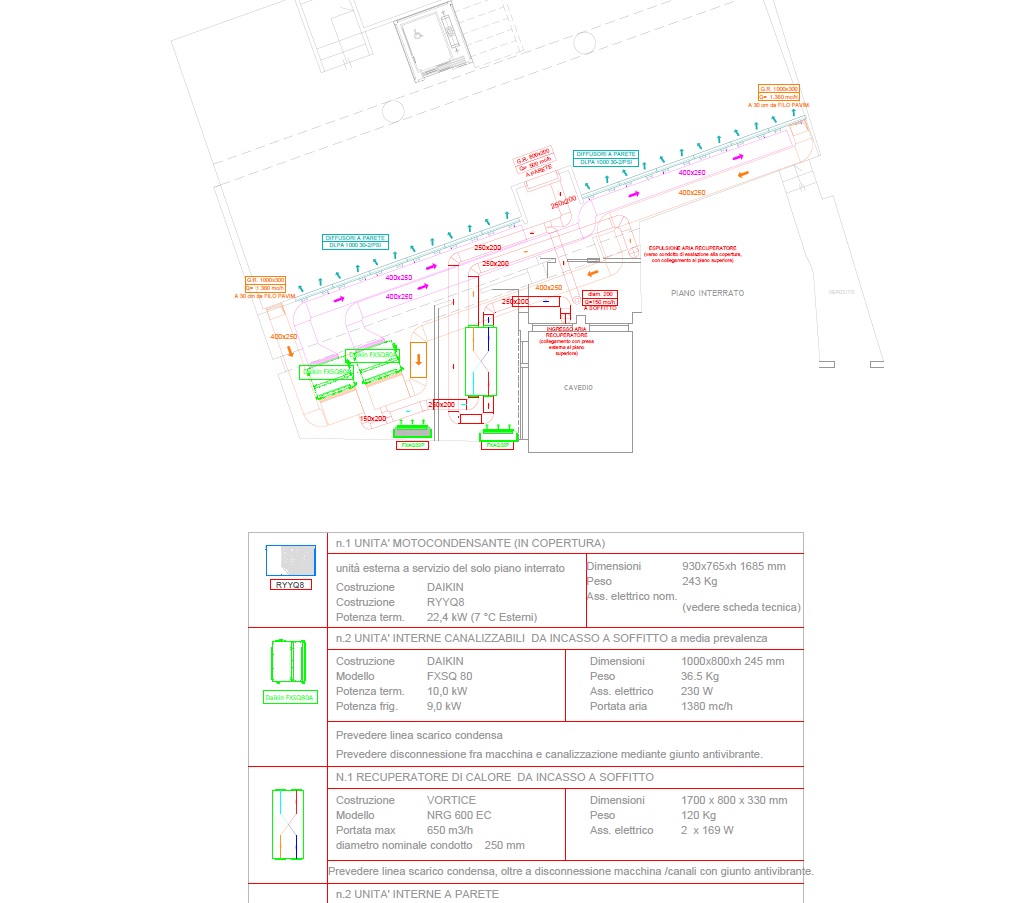

Piano Interrato – Progetto Impianti Meccanici – vista planimetria generale
